HP ProBook 4710s導入、分解、あれこれ乗せ変え No,007 2009/10/20

安さと性能にグラっと来て、HP2133を下取りに出し、据え置き用に導入しました

さらにグラッグラと来てCPU乗せ変えとJ-Micronの新型チップのSSDを搭載。

詳細な使用感などのレビューは蹴茶様に投稿していますのでそちらへどうぞ(HN 魚弱)。
レポート 2009年~ → ヒューレットパッカード HP ProBook 4710s(HN 魚弱)
こちらは分解の写真などを重点的に。

私が分解してみた資料として紹介します。
PCの分解はメーカー保証外です。以後、保証が受けられなくなります。 電子機器は触れるだけでも破損する場合があります。過去に私もメモリやM/Bを破損したことがあります。
分解を行う場合はさまざまリスクを把握し、必ず自己責任で行ってください。

CPU Celeron T1600

Core2Duo P8600
1.66GHz FSB667MHz デュアルコア

2.4GHz FSB1066MHz デュアルコア
VGA M.RADEON 4330 512M ECOなら十分すぎる
メモリ DDRII-800 2G*2 増設済み
HDD 2.5インチ 160G HDD

CFD CSSD-SM64NJ2 60G SSD
プチフリを解消したというJ-Micron社製「JMF612」を搭載のSSDに換装
光学 DVDマルチ 普通
モニタ 17インチ 1600x900pix
LEDバックライト
ちょっと縦の解像度が残念
OS WindowsVISTA Basic

WindowsXP
手持ちのを導入
ベンチ

FFXIベンチ3Hi CeleronT1600時:3450 / C2D P8600時:5450

CSSD-SM64NJ2のCrystalDiskMark結果(Cドライブ通常使用状態)
--------------------------------------------------
CrystalDiskMark 2.2 (C) 2007-2008 hiyohiyo
Crystal Dew World : http://crystalmark.info/
--------------------------------------------------

Sequential Read : 187.520 MB/s
Sequential Write : 76.216 MB/s
Random Read 512KB : 132.049 MB/s
Random Write 512KB : 73.037 MB/s
Random Read 4KB : 7.278 MB/s
Random Write 4KB : 10.854 MB/s

Test Size : 100 MB
Date : 2009/10/14 0:03:56

…あれ?なんか伸びが悪い
ASCII.jp J-Micron「JMF612」搭載SSDがCFDからも登場!
こちらにもベンチが載っていますがちょっとかけ離れすぎです。
原因はなんだろう……

とりあえず分解

デジカメを実家に忘れてきてしまい、携帯のカメラ(HT01A)です。
流石に「ケータイカメラ」の写りは国産勢の方がレベルが高いですね……

それぞれクリックすると特大サイズに拡大しますが、画質は突っ込まないでくだささささい

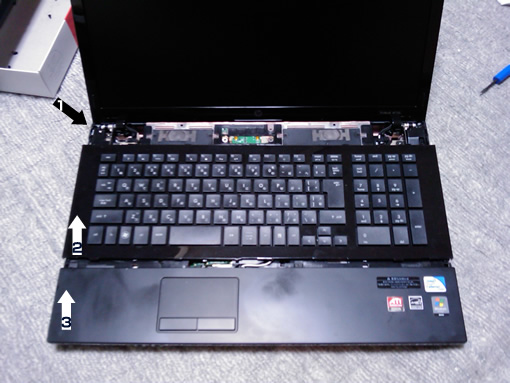

4710s分解
ここまでは比較的楽です。1の裏側のネジをはずし、プラの爪で引っかかっている筐体奥(スピーカー近辺)を外し、2キーボードをスライドさせるとメモリが見えるようになります。見えているネジをいくつか外し、3ちょっと硬いですがパームレスト部をスライドさせて取り外すとHDDにアクセスできます。

続けて中蓋の撤去にかかったのですが、悪戦苦闘しているうちに写真を撮るのを忘れてました。

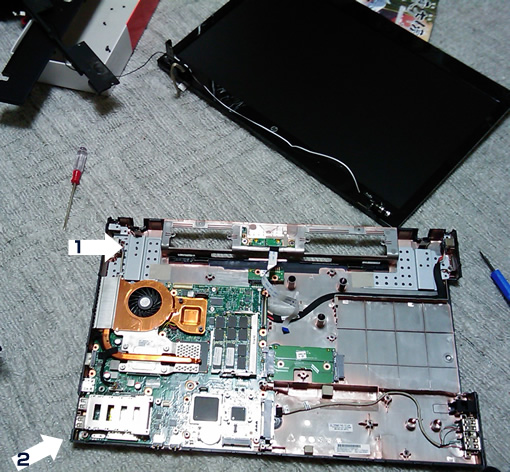

内部
数十本のトルクスネジを撤去し、1のモニターを支える部分がやや接着気味に張り付いているので手間取りました。2から前面にかけて爪で引っ掛けてあり、迂闊に力を掛けるとッパキンと行きそうです。各種ケーブルの撤去は目算で判ると思います。巨大な筐体なので、不精せずに外してしまったほうが事故が起きなくていいかも。

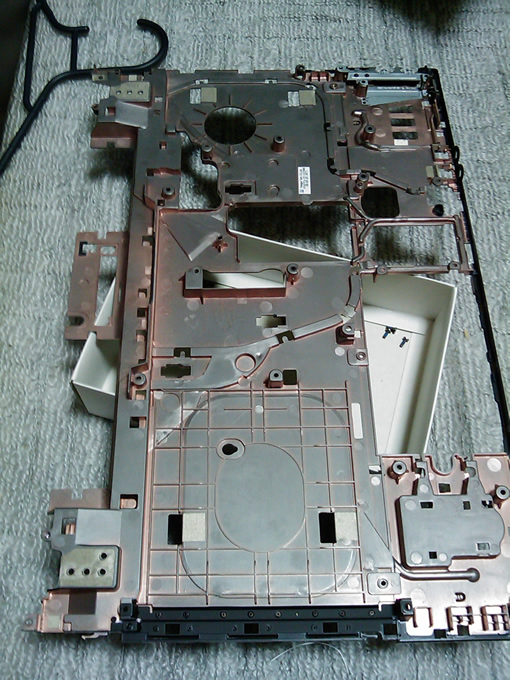

中蓋
巨大な中蓋。穴の数でネジ数は察してください。

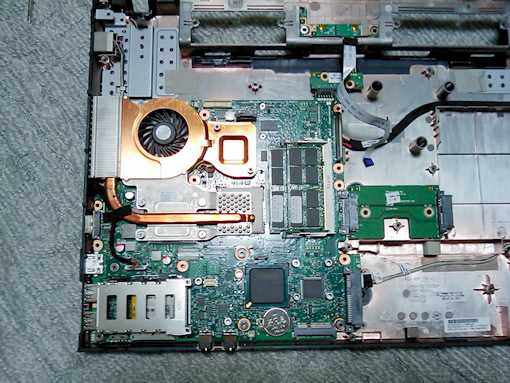

システムボード周り
メインボード周り

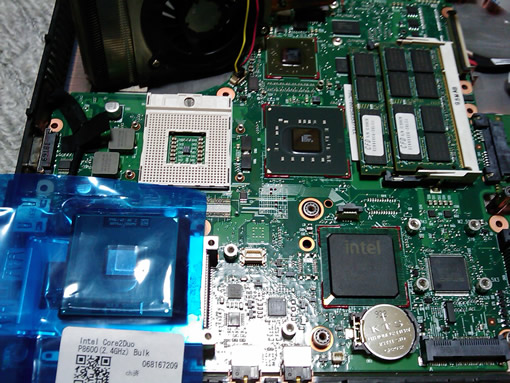

CPU換装
無事にたどり着けました。
